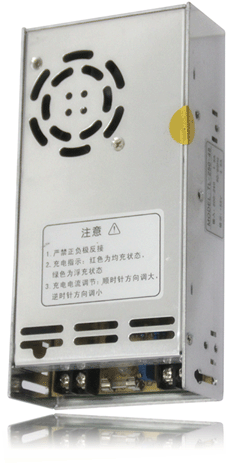

外觀
描述
TLS-C3充電器具有良好的充電管理：
充電器CPU設置了從7Ah-1000Ah之間所有電池的有標準充電曲線，根據電池的不同容量對其進行充電使充電更快速。采用溫度補償技術，可根據溫度的變化來控制充電電流的大小，能有效維持電池內部物質的活性，既保證了充電的效率，又延長了電池的使用壽命。輸入過壓、欠壓、輸入過流、環境過溫、脫落保護。
TLS-C3可適用于2至3KW的逆變電源（EPS應急電源/UPS不間斷電源等）。該充電器實行三段式充電模式，恒流，恒壓，自動轉換充電技術，節省電池充電時間，在電池容量飽和的狀態下CPU采取間歇式充電模式，從而延長電池的使用壽命。
特點：
● 新型三段式充電算法
● CUP全過程自動控制
● LED指示
● 輸入過壓、欠壓、過流、環境過溫保護
● 節能環設計

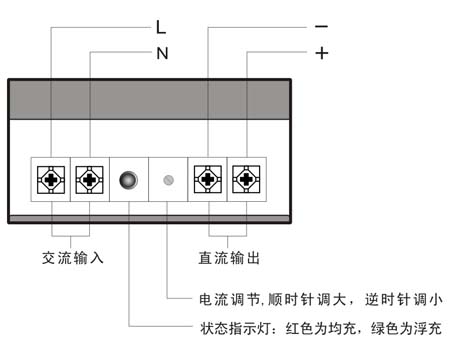

接線示意圖
安裝尺寸
參數
|
型 號 |
TLS-C3 |
|
直流輸出電壓 |
12V/24V/48V/96V |
|
輸出電流范圍 |
0-5A (可定制電流0-100A) |
|
直流輸出電壓可調范圍 |
±10% |
|
輸出對應電池容量 （電池的放電速率C=電池的實際放電電流(A)/電池的標稱容量(Ah)） |
充電電流0.1C,尖峰充電電流為0.2C |
|
輸入電壓范圍及頻率 |
185～260VAC連續輸入；47～63Hz |
|
波紋電壓 |
≤600mv |
|
效 率 |
輸入220VAC滿載 ≥90% |
|
高溫保護 |
≥85℃自動切斷輸出 |
|
靜態泄放電流 |
0.25mA |
|
溫度系數 |
±0.03%/℃(0-50℃) |
|
冷卻方式 |
內置風機 |
|
抗 震 性 |
10～500Hz.2G 10min,/1周期，時長60分，各軸 |
|
隔離耐壓性 |
輸入輸出間，輸入與外殼，輸出與外殼：1500V（1min） |
|
隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100MΩ |
|
工作溫度，濕度 |
－20℃～＋60℃, 不結露20%～95%RH |
|
LED狀態指示 |
分別指示恒流、恒壓、浮充、故障 |
|
外行尺寸 |
98×198.5×50mm |
|
重 量 |
650g |
|
標 準 |
GB17945-2010 |
|
備注：其它規格可按要求訂做。 | |
注1：標準出廠輸出電壓為每節電池充電電壓為13.8V，如用戶需要調整輸出電壓可另, 行商定
注2：以上所指電池為標稱12V的鉛酸蓄電池。
